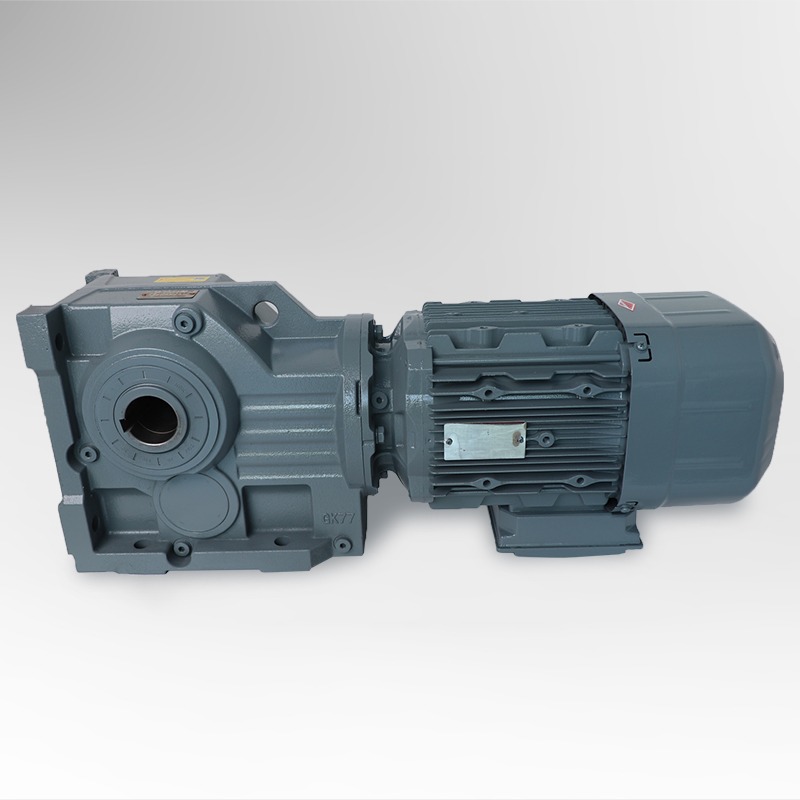

A K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör Motveya hızını verimli bir şekilde kontrollü tork çıkışına dönüştürmek için tasarlanmış bir tür endüstriyel iletim cihazıdır. Avantajlarını birleştiriyor spiral konik dişliler , ayaklı kurulum ve bir içi boş mil yapısı Güç aktarım sistemleri için kompakt, güvenilir ve yüksek performanslı bir mekanik çözüm yaratmak.
Bu dişli redüktörü özünde bir spiral konik dişli çifti Düzgün ve sessiz hareketi korurken dönüş yönünü (genellikle 90 derece) değiştirmek için. spiral eğim tasarımı Geleneksel düz kesimli dişlilere kıyasla titreşimi ve gürültüyü azaltarak dişli dişleri arasında üstün yük dağılımı sağlar. Bu, redüktörü stabilite ve verimliliğin önemli olduğu sürekli çalışma uygulamaları için son derece uygun hale getirir.
ayağa monte konfigürasyon redüktörün sağlam bir tabana veya makine çerçevesine güvenli bir şekilde sabitlenmesine olanak tanır, çalışma sırasında hassas hizalama ve minimum titreşim sağlar. Bu özellik aynı zamvea kurulum ve bakımı basitleştirerek konveyör sistemlerinde, malzeme taşımada ve otomasyon makinelerinde tercih edilen bir seçenek haline getirir.
Bir diğer önemli özellik ise içi boş mil çıkış tasarımı Şaftlar veya kaplinler gibi tahrik edilen bileşenlerin doğrudan monte edilmesini sağlar. Bu sadece kurulum alanından tasarruf etmekle kalmaz, aynı zamanda ek konnektör ihtiyacını ortadan kaldırarak mekanik karmaşıklığı da azaltır. Sonuç, geliştirilmiş enerji verimliliği ve mekanik güvenilirliğe sahip daha kompakt bir sistemdir.
Özetle, K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör Güç, hassasiyet ve dayanıklılık arasında bir denge sunan, modern makine mühendisliğinin önemli bir bileşenidir. Konik dişli ve yerden tasarruf sağlayan tasarımın akıllı kombinasyonu, onu sorunsuz tork iletimi ve uzun vadeli operasyonel stabilite gerektiren endüstrilerde bir temel taşı haline getiriyor.
| Bileşen | Açıklama | Redüktördeki Fonksiyon |
|---|---|---|
| Spiral Konik Dişliler | 90° eksende düzenlenmiş kavisli dişlere sahip hassas kesim dişliler. | Sorunsuz tork aktarımı sağlar ve gürültüyü ve titreşimi azaltır. |
| İçi Boş Mil Çıkışı | İç delikli merkezi çıkış mili. | Tahrik edilen millere doğrudan bağlantıya izin vererek montaj alanını azaltır. |
| Ayaklı Taban | Hizalama delikleri olan sağlam montaj çerçevesi. | Makine tabanlarında yüksek stabilite ve kolay kurulum sağlar. |
| Rulman Sistemi | Ağır hizmet tipi makaralı veya konik rulmanlar. | Eksenel ve radyal yükleri destekleyerek uzun servis ömrü sağlar. |
| Sızdırmazlık Yapısı | Yağ halkalı çok katmanlı sızdırmazlık tasarımı. | Yağlayıcı sızıntısını ve kirlenmesini önler. |
| Yağlama Sistemi | Yağ banyosu veya gres yağlaması. | Sürtünmeyi azaltır, verimliliği artırır ve bileşen ömrünü uzatır. |
spiral konik dişli tahrik mekanizması kademeli diş kavramasına izin verir ve sonuçta:
| Özellik | K Serisi Spiral Konik Dişli Redüktör | Paralel Şaftlı Redüktör |
|---|---|---|
| Dişli Tipi | Spiral Konik Dişliler (90° şanzıman) | Helisel veya Düz Dişliler (satır içi) |
| İletim Verimliliği | %96–98 | %90–94 |
| Çıkış Mili Tipi | İçi Boş Mil veya Katı Mil | Genellikle Katı Şaft |
| Montaj Yöntemi | Ayaklı veya Flanşlı | Yalnızca Ayak Montajlı |
| Tork Yoğunluğu | Yüksek | Orta |
| Gürültü Seviyesi | Düşük (sarmal bağlantı nedeniyle) | Yükseker under heavy load |
| Kurulum Alanı | Kompakt (dik açılı tasarım) | Daha büyük ayak izi |
| Bakım Sıklığı | Düşük | Orta |
| İdeal Uygulamalar | Konveyör sürücüleri, otomasyon hatları, karıştırıcılar | Genel makine ve pompalar |
K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör yüksek verimli dişlileri sağlam bir destek sistemiyle birleştirerek her ikisini de sağlar tork güvenilirliği and mekanik hassasiyet . Ayağa monteli yapısı yapısal stabilite sağlarken içi boş mil konfigürasyonu, tahrik edilen ekipmana doğrudan, esnek bağlantı olanağı sağlar; bunların tümü yerden tasarruf sağlayan, az bakım gerektiren bir paket içindedir.
Tanımlayıcı özelliklerinden biri K Serisi spiral konik dişli redüktör olağanüstü güç aktarım verimliliğidir. Hassas işleme sayesinde spiral konik dişliler cihaz şu verimlilik derecesine ulaşabilir: %96 ila %98 , geleneksel helisel veya düz dişli redüktörlerden önemli ölçüde daha yüksektir.
| Parametre | K Serisi Redüktör | Geleneksel Redüktör |
|---|---|---|
| İletim Verimliliği | %96–98 | %90–94 |
| Tork Çıkışı (Bağıl) | Yüksek | Orta |
| rmal Stability | Mükemmel | Ortalama |
| Enerji Tüketimi | Düşük | Orta |
dik açılı konfigürasyon arasında K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör gücü 90 derecede iletmesini sağlar ve daha kompakt makine düzenleri . Çünkü çıktı bir aracılığıyla iletilir. içi boş mil redüktörün, ek kaplinler olmadan doğrudan tahrik miline bağlanabilmesi, mekanik tasarımı basitleştirir, kurulum süresini azaltır ve arıza noktalarını en aza indirir.
K Serisi spiral konik dişli tahrik mekanizması yüksek hassasiyetle taşlanmış sertleştirilmiş alaşımlı çelik dişliler kullanır. ile kombine ayaklı taban ve optimize edilmiş rulman düzeni , yüksek radyal ve eksenel yükleri stabiliteyle kaldırabilir, ağır hizmet koşullarında bile uzun çalışma ömrü ve tutarlı performans sağlar.
spiral konik dişli tasarımı kademeli diş kavramasına izin vererek gürültü ve titreşim seviyelerini önemli ölçüde azaltır. Bu, K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör otomatik montaj hatları, farmasötik makineler ve robotik sistemler gibi gürültüye duyarlı ortamlar için uygundur.
| Endüstri | Tipik Uygulama | Fayda |
|---|---|---|
| Malzeme Taşıma | Konveyörler, asansörler, transfer hatları | Kompakt tasarım, yüksek tork çıkışı |
| Otomasyon Sistemleri | Robotik, aktüatörler, hareket kontrol üniteleri | Hassas hız ayarı, sessiz çalışma |
| Yiyecek ve İçecek İşleme | Karıştırıcılar, paketleme hatları | Hijyenik, düşük gürültülü çalışma |
| Madencilik ve Taşocakçılığı | Kayışlı tahrikler, kırıcılar | Ağır yük kapasitesi, dayanıklı yapı |
| Tekstil ve Baskı | Silindirler, besleyiciler, kesiciler | Pürüzsüz hareket, doğru hız kontrolü |
Biraz daha yüksek bir başlangıç yatırımına rağmen, K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör azaltılmış enerji tüketimi, daha düşük bakım maliyetleri ve daha uzun hizmet ömrü sunarak mükemmel bir toplam sahip olma maliyeti (TCO) sunar.
| Temel Özellik | Mühendislik Avantajı |
|---|---|
| Spiral Konik Dişliler | Yüksek efficiency, smooth torque transfer |
| Ayaklı Taban | Kolay kurulum, yüksek stabilite |
| İçi Boş Mil Çıkışı | Yer tasarrufu sağlayan, doğrudan bağlantı |
| Yüksek Torque Density | Ağır yükleri verimli bir şekilde taşır |
| Sessiz Çalışma | Otomasyon ve hassas sistemler için ideal |
| Düşük Maintenance | Uzun servis aralıkları, yüksek güvenilirlik |
| Redüktör Tipi | Dişli Yapısı | İletim Açısı | Tipik Montaj | Çıkış Türü | Ana Avantaj |
|---|---|---|---|---|---|
| K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör | Spiral Konik Dişliler | 90° (Dik Açı) | Ayaklı veya Flanşlı | İçi Boş veya Katı Mil | Yüksek efficiency, compact layout, quiet operation |
| F Serisi Paralel Şaftlı Redüktör | Helisel Dişliler | 0° (Satır içi) | Ayaklı | Katı Şaft | Yüksek efficiency, suitable for horizontal drives |
| S Serisi Helisel-Sonsuz Dişli Redüktör | Helisel Sonsuz Dişliler | 90° | Ayak veya Flanş | İçi Boş Şaft | Yüksek torque ratio, compact design |
| R Serisi Helisel Dişli Redüktör | Helisel Dişliler | 0° (Satır içi) | Ayaklı | Katı Şaft | Sorunsuz çalışma, çok yönlü kullanım |
| Planet Dişli Redüktör | Planet Dişliler | Değişken | Flanş Montajlı | İçi Boş veya Katı | Son derece yüksek tork yoğunluğu, kompakt gövde |
| Parametre | K Serisi Spiral Konik | sarmal | Solucan | Gezegensel |
|---|---|---|---|---|
| Verimlilik (%) | 96–98 | 94–97 | 70–85 | 95–98 |
| Tork İletimi | Yüksek | Yüksek | Orta | Çok Yüksek |
| Gürültü Seviyesi | Düşük | Düşük | Yüksek | Orta |
| Isı Üretimi | Asgari | Orta | Yüksek | Düşük |
| Bakım Sıklığı | Düşük | Orta | Yüksek | Düşük |
| Özellik | K Serisi Redüktör | F Serisi Redüktör | Solucan Reducer |
|---|---|---|---|
| Montaj Yönü | Yatay veya Dikey | Yatay | Yatay veya Dikey |
| Bağlantı Türü | İçi Boş Mil veya Katı Mil | Katı Şaft Only | İçi Boş Şaft |
| Alan Gereksinimi | Kompakt | Daha büyük | Kompakt |
| Kurulum Kolaylığı | Çok Kolay | Orta | Kolay |
| Özellik | K Serisi | sarmal | Solucan | Gezegensel |
|---|---|---|---|---|
| Dişli Malzemesi | Sertleştirilmiş Alaşımlı Çelik | Alaşımlı Çelik | Bronz Solucan Çarkı | Sertleştirilmiş Çelik |
| Yağlama Tipi | Yağ Banyosu veya Gres | Yağ Banyosu | Yağ Banyosu | Gres veya Yağ |
| Bakım Aralığı | Uzun | Orta | Kısa | Uzun |
| Beklenen Hizmet Ömrü | 20.000 saat | 15.000 saat | 10.000 saat | 25.000 saat |
| Güvenilirlik | Mükemmel | iyi | Orta | Mükemmel |
| Parametre | Tipik Aralık | Açıklama |
|---|---|---|
| İletim Oranı (i) | 8,0 – 250 | Giriş hızına göre çıkış hızını belirler. Daha yüksek oranlar daha yavaş çıkış ve daha yüksek tork sağlar. |
| Çıkış Torku (Nm) | 200 – 50.000 | Model boyutuna ve dişli kademesine bağlı olarak maksimum tork kapasitesi. |
| Giriş Gücü (kW) | 0,12 – 200 | Küçük otomasyon motorlarından ağır endüstriyel sürücülere kadar uygundur. |
| Verimlilik (%) | 96 – 98 | Yüksek-efficiency design with spiral bevel gear engagement. |
| Montaj Konumu | M1 – M6 | Çoklu yönler (yatay, dikey, duvara monte). |
| Çıkış Mili Tipi | İçi Boş veya Katı | Doğrudan bağlantıya veya standart şaft çıkışına izin verir. |
| Dişli Malzemesi | Sertleştirilmiş Alaşımlı Çelik | Dayanıklılık için hassas taşlanmış ve ısıl işlem görmüştür. |
| Yağlama Tipi | Yağ Banyosu or Synthetic Grease | Düzgün dişli hareketi ve azaltılmış sürtünme sağlar. |
| Gürültü Seviyesi (dB) | ≤ 70 | Gürültüye duyarlı ortamlar için uygun sessiz çalışma. |
| Çerçeve Boyutu | Çıkış Mili Çapı (mm) | Maksimum Tork (Nm) | Ağırlık (kg) | Tipik Giriş Gücü (kW) |
|---|---|---|---|---|
| K37 | 25 | 200 | 18 | 0,12 – 0,55 |
| K47 | 30 | 400 | 25 | 0,37 – 1,1 |
| K57 | 35 | 700 | 35 | 0,75 – 2,2 |
| K67 | 40 | 1.300 | 50 | 1,5 – 4 |
| K77 | 50 | 2.700 | 85 | 3 – 7,5 |
| K87 | 60 | 4.800 | 120 | 5.5 – 15 |
| K97 | 70 | 8.000 | 200 | 7,5 – 22 |
| K107 | 90 | 12.000 | 280 | 11 – 30 |
| K127 | 100 | 18.000 | 400 | 15 – 45 |
| K157 | 120 | 30.000 | 650 | 22 – 75 |
| K167 | 140 | 42.000 | 900 | 30 – 132 |
| K187 | 160 | 50.000 | 1.200 | 37 – 200 |
output speed can be calculated as:
Çıkış Hızı (rpm) = Motor Hızı (rpm) ÷ İletim Oranı (i)
Örneğin 1.500 rpm'lik bir motor ve 50:1 redüktör oranıyla:
Çıkış Hızı = 1500 ÷ 50 = 30 rpm
| Seçim Faktörü | Mühendislik Rehberliği |
|---|---|
| Yük Türü | Sürekli, aralıklı veya şok yüklere göre dişli oranını ve tork değerini seçin. |
| Çalışma Saatleri | Sürekli çalışma için yüksek verimli modelleri kullanın. |
| Kurulum Yönü | Yatay veya dikey montaj için doğru yağlama seviyesinin olduğundan emin olun. |
| Ortam Sıcaklığı | Düşük (<0°C) veya yüksek (>40°C) sıcaklıklara uygun yağ viskozitesini seçin. |
| Hız Oranı Gereksinimleri | Yükseker ratios for torque amplification; lower ratios for speed-driven systems. |
| Şaft Bağlantısı | Kompakt entegrasyon için içi boş mil veya geleneksel kaplinler için katı mil kullanın. |
| Bakım Sıklığı | Erişilmesi zor yerlerde sızdırmaz yağlama modellerini tercih edin. |
Uygulama: Paketleme hattı için konveyör sistemi
Motor Gücü: 4 kW
Gerekli Çıkış Hızı: 30 rpm
Çalışma Modu: Sürekli, 16 saat/gün
Hesaplanan Gerekli Oran = 1500 ÷ 30 = 50:1
İdeal seçim: K67 or K77 Yeterli tork marjı ve uzun süreli stabilite için 50:1 oranlı seri.
Düzenli önleyici bakım, sürekli çalışmayı sağlar, onarım maliyetlerini azaltır ve servis ömrünü uzatır.
| Bakım Öğesi | Frekans | Açıklama | Amaç |
|---|---|---|---|
| Yağlama Kontrolü | Her 500 saatte bir | Yağ seviyesini ve kalitesini kontrol edin | Kuru sürtünmeyi ve aşırı ısınmayı önleyin |
| Yağ Değişimi | Her 3.000–5.000 saatte bir | Belirtilen sentetik dişli yağını boşaltın ve yeniden doldurun | Viskoziteyi koruyun ve dişli aşınmasını azaltın |
| Mühür Denetimi | Her 2.000 saatte bir | Yağ sızıntısını kontrol edin | Konutun bütünlüğünü ve temizliğini sağlayın |
| Rulman Durum Kontrolü | Her 4.000 saatte bir | Gürültü veya titreşimi dinleyin; gerekirse değiştirin | Milin yanlış hizalanmasını ve verimlilik kaybını önleyin |
| Bağlantı Elemanı Sıkma | Her 1000 saatte bir | Cıvataları ve montaj vidalarını inceleyin | Titreşim nedeniyle gevşemeyi önleyin |
| Sıcaklık İzleme | Sürekli | Çalışma sıcaklığını 90°C'nin altında tutun | Yağ oksidasyonunu ve malzeme yorgunluğunu önleyin |
| Temizleme ve Toz Giderme | Aylık | Harici tozu veya kalıntıları temizleyin | Isı dağılımını iyileştirin |
| Parametre | Normal Aralık | Aşılması Halinde Yapılacak İşlem |
|---|---|---|
| Çalışma Sıcaklığı | 60°C – 85°C | Yağ kalitesini, soğutmayı ve hizalamayı kontrol edin |
| Titreşim Genliği | < 4,5 mm/sn | Rulmanları ve dişli hizalamasını kontrol edin |
| Gürültü Seviyesi | ≤ 70 dB | Yağlamayı ve dişli birbirine geçme temasını doğrulayın |
| Belirti | Olası Neden | Önerilen Eylem |
|---|---|---|
| Aşırı Gürültü | Dişli yanlış hizalaması, yağ bozulması | Dişlileri yeniden hizalayın, yağlayıcıyı değiştirin |
| Aşırı ısınma | Düşük oil level, poor ventilation | Yağı doldurun, soğutmayı iyileştirin |
| Yağ Sızıntısı | Aşınmış contalar veya gevşek bağlantı parçaları | Contaları değiştirin, tapaları sıkın |
| Titreşim veya Şok | Dengesiz yük veya aşınmış yataklar | Yükü dengeleyin, yatakları değiştirin |
| Azaltılmış Çıkış Torku | Dişli aşınması veya kayması | Dişli dişlerini kontrol edin, hasarlı parçaları değiştirin |
K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör yüksek verimlilik (%96-98), sorunsuz tork iletimi ve düşük gürültülü çalışma sağlayarak otomasyon, konveyörler ve endüstriyel makineler için idealdir.
| Uygulama Sektörü | Örnek Kullanımlar |
|---|---|
| Malzeme Taşıma | Konveyör sürücüleri, otomatik depo sistemleri |
| Tekstil Makineleri | İplik eğiricileri, kumaş sarıcıları |
| Yiyecek ve İçecek Endüstrisi | Paketleme makineleri, karıştırıcılar, şişeleme hatları |
| Kimyasal İşleme | Karıştırıcılar, pompalar, karıştırma sistemleri |
| Yenilenebilir Enerji | Güneş takip cihazları, biyokütle konveyörleri |
| Madencilik ve Taşocakçılığı | Kayışlı tahrikler, kırıcılar, screening machines |
| Özellik | K Serisi Spiral Konik | sarmal Gear Reducer | Solucan Gear Reducer |
|---|---|---|---|
| Verimlilik | %96–98 | %94–96 | %60–85 |
| Tork Yoğunluğu | Çok Yüksek | Yüksek | Orta |
| Alan Gereksinimi | Kompakt Right-Angle | Satır içi, daha büyük ayak izi | Kompakt, less efficient |
| Gürültü Seviyesi | Düşük | Orta | Düşük |
| Servis Ömrü | 20.000–30.000 saat | 15.000–20.000 saat | 8.000–12,000 hrs |
| Montaj Esnekliği | Çok yönlü | Sınırlı | Yatay only |
Yüksek verimlilik, boşa harcanan enerjiyi azaltır, ısı oluşumunu en aza indirir ve yağlayıcı tüketimini azaltarak endüstriyel operasyonlarda sürdürülebilirliği destekler.
K Serisinin gelecekteki versiyonlarının, kestirimci bakım için daha yüksek tork yoğunluğu, daha düşük gürültü ve entegre dijital izleme sensörleri sunması bekleniyor.
K Serisi Ayaklı İçi Boş Şaft Spiral Konik Dişli Redüktör tutarlı çözümler sunan, teknik olarak gelişmiş, enerji açısından verimli ve uygun maliyetli bir çözüm olmaya devam ediyor güç, hassasiyet ve güvenilirlik endüstriler arasında.
primary advantage is its combination of yüksek verimlilik, kompakt dik açılı tasarım ve içi boş mil çıkışı Sorunsuz tork aktarımına, düşük gürültüye ve yerden tasarruf sağlayan kuruluma olanak tanır.
Seçim aşağıdaki gibi faktörlere dayanmalıdır: gerekli tork, aktarım oranı, giriş gücü, montaj yönü ve çalışma ortamı . Optimum performans için uygun hizalama, yük hesaplaması ve yağlama yönetimi çok önemlidir.
Düzenli önleyici bakım şunları içerir:
