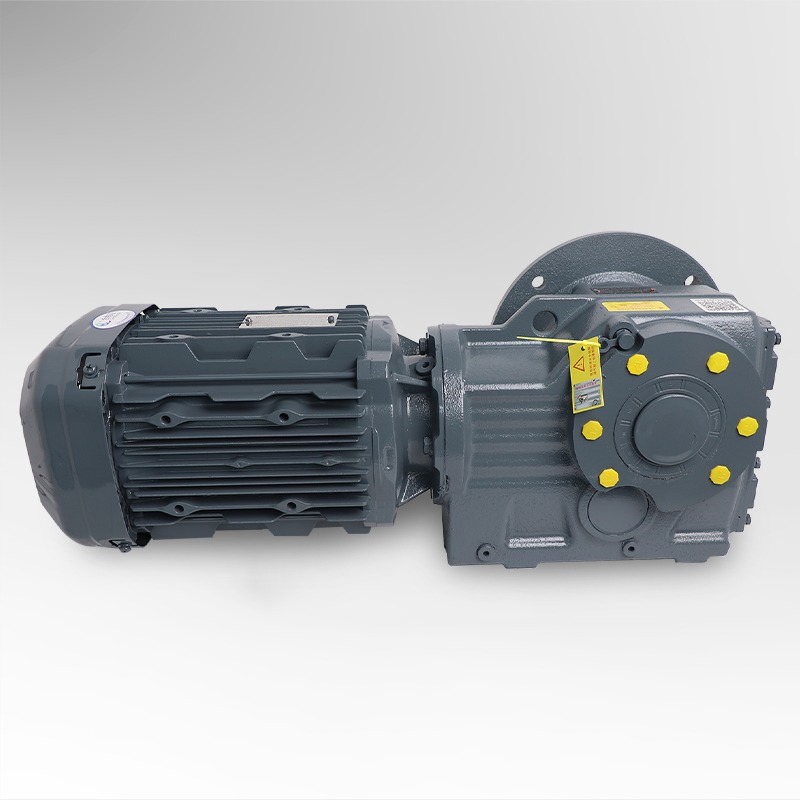

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktörü Nedir?

I. JKbirF Serisi İçi Boş Milli Spiral Konik Dişli Redüktörüne Genel Bakış

Çağdaş makine mühendisliği alanında verimlilik, hassasiyet ve alan optimizasyonu, güç aktarım tasarımında temel öncelikler haline gelmiştir. JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör kompakt yapıyı, sorunsuz tork iletimini ve güvenilir performansı birleştiren rafine bir çözümü temsil eder. Bu seri, minimum enerji kaybıyla dik açılı hareket aktarımı sağlayacak şekilde tasarlanmıştır; bu da onu stabilite ve uzun hizmet ömrü gerektiren otomasyon sistemleri ve endüstriyel makineler için ideal bir bileşen haline getirir.

Geleneksel paralel eksenli redüktörlerin aksine, JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör dik açılı bir konfigürasyonu benimser. Bir dizi spiral konik dişli sayesinde tahrik gücünün yönünü 90 derece değiştirerek hem mekanik verimlilik hem de kurulumda esneklik sunar. İçi boş mil tasarımı, mevcut tahrik sistemlerine entegrasyonu daha da basitleştirerek, tahrik edilen millerle doğrudan bağlantıya olanak tanır ve böylece ek kaplin veya konnektör ihtiyacını azaltır.

A içi boş mil spiral konik dişli tahrik birçok önemli avantaj sağlar:

• Bileşenler arasındaki hizalama hatalarını en aza indirir.
• Kolay montaj ve demontaj imkanı sağlar.
• Doğrudan bağlantı yoluyla tork aktarımını optimize eder.

Bu özellikler toplu olarak JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör paketleme makineleri, konveyör sistemleri ve robotik otomasyon gibi kapalı alanlarda hassas güç aktarımı gerektiren endüstrilerde tercih edilen bir seçimdir.

Bu tasarımın bir diğer önemli avantajı, yüksek yükler altında mekanik stabilitesidir. Spiral konik dişli düzeni, sürekli diş kavramasını sağlayarak daha düzgün çalışma ve daha az titreşim sağlar. Bu sadece gürültü seviyelerini düşürmekle kalmaz, aynı zamvea rulman ömrünü uzatır ve genel dişli sisteminin dayanıklılığını artırır.

Ayrıca, dik açılı içi boş mil konik redüktör tasarım, mühendislerin mevcut kurulum alanını verimli bir şekilde kullanmalarına olanak tanır. İster dikey, ister yatay ister ters monte edilmiş olsun, sistem yerleşiminde esneklik sunar ve içi boş mil konfigürasyonu, çıkış milinin doğrudan tahrik edilen bir bileşene bağlanması gereken geçişli mil uygulamalarını destekler.

Birçok uygulamada, JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör Kompakt tasarım ile yüksek tork kapasitesi arasında bir köprü görevi görür. Hassas açısal iletimi korurken önemli yükleri kaldırabilme yeteneği, değişen çalışma koşullarında tutarlı performans sağlar. Otomatik üretim hatlarında, mekanik taşıma sistemlerinde veya özel yapım endüstriyel kurulumlarda kullanılsa da bu redüktör, modern endüstrilerin ihtiyaç duyduğu mekanik hassasiyeti ve operasyonel güvenilirliği sağlar.

Genel olarak, JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör dik açı verimliliğini, içi boş mil uyarlanabilirliğini ve spiral eğim hassasiyetini tek bir entegre tahrik mekanizmasında birleştirerek hareket kontrol sistemlerinin süregelen gelişimini yansıtan teknik açıdan gelişmiş ve verimli bir çözüm olarak duruyor.

II. Tanım ve Yapısal Bileşim

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör tam dik açı yönelimini korurken yüksek hızlı, düşük torklu girişi düşük hızlı, yüksek torklu çıkışa dönüştürmek üzere tasarlanmış, hassas şekilde tasarlanmış bir mekanik aktarım cihazıdır. Hem güç verimliliğinin hem de mekansal kompaktlığın kritik olduğu birçok otomasyon ve hareket kontrol sisteminde önemli bir bileşendir.

Bu tip redüktör özünde bir spiral konik dişli mekanizması kesişen şaftlar arasındaki hareketi tipik olarak 90° açıyla iletmek için. Spiral konik dişli dişleri, düz konik dişli alternatiflerine kıyasla kademeli diş kavramasına, daha yumuşak dönüşe ve daha sessiz çalışmaya olanak tanıyan kavisli bir profille tasarlanmıştır.

içi boş mil konfigürasyonu bu seriyi geleneksel katı şaftlı redüktörlerden ayırır. Torku sabit bir şaft üzerinden iletmek yerine içi boş tasarım, tahrik edilen makinenin şaftına doğrudan bağlantıya olanak tanır; hizalamayı basitleştirir, bağlantı maliyetlerini azaltır ve dar ortamlarda yerden tasarruf sağlayan kuruluma olanak tanır.

II.1 Temel Yapısal Unsurlar

• Giriş Mili Düzeneği: Motordan veya tahrik kaynağından mekanik güç alır. Spiral konik pinyon dişlisine bağlanır ve dönme hareketini ana dişli kademesine aktarır.
• Spiral Konik Dişli Seti: heart of the mechanism. The meshing of spiral bevel gears allows torque transmission between perpendicular shafts, enabling smooth right-angle power flow.
• İçi Boş Çıkış Mili: Redüktörün tahrik edilen bölümü olarak görev yaparak harici makinelerle doğrudan entegrasyonu mümkün kılar. İç deliği, tahrik edilen mile uyum sağlayarak istikrarlı tork aktarımı ve hizalama doğruluğu sağlar.
• Muhafaza (Şanzıman Gövdesi): Genellikle yüksek mukavemetli dökme demirden veya hassas işlenmiş alüminyum alaşımdan yapılır; mükemmel sağlamlık, titreşim sönümleme ve termal dağılım sunar.
• Rulman ve Sızdırmazlık Sistemi: Yağ sızıntısını önlemek, sürtünmeyi azaltmak ve sürekli çalışma sırasında servis ömrünü uzatmak için yüksek yüklü rulmanlar ve çift dudaklı contalarla donatılmıştır.
• Yağlama Sistemi: Dahili bir yağ banyosu veya gres yağlama mekanizması, sürekli dişli temas koruması sağlar, aşınmayı azaltır ve uzun servis süreleri boyunca tutarlı performansı korur.

II.2 Teknik Özellikler

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör arasındaki denge ile tanımlanır. tork çıkışı , kompakt tasarım ve operasyonel hassasiyet . Mekanik geri tepmeyi en aza indirirken yüksek redüksiyon oranlarını destekler.

Tipik teknik özelliklerinden bazıları şunlardır:

• Birim hacim başına yüksek tork yoğunluğu.
• Kompakt dik açılı konfigürasyon.
• Pürüzsüz, düşük gürültülü çalışma.
• Yüksek iletim verimliliği (%96-98'e kadar).
• İçi boş çıkış tasarımı sayesinde basitleştirilmiş kurulum.
• Çeşitli endüstriyel yerleşimler için modüler montaj esnekliği.

II.3 Karşılaştırmalı Parametre Tablosu

II.4 Malzeme ve İmalat Kalitesi

Mekanik bütünlüğü ve operasyonel hassasiyeti sağlamak için dişliler JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör genellikle yüzeyi sertleştirilmiş alaşımlı çelikten yapılır. Bu dişliler, optimum yüzey sertliği ve minimum diş deformasyonu elde etmek için karbonlama, su verme ve ince taşlama işlemlerine tabi tutulur.

housing material is carefully chosen to resist deformation under load and minimize vibration during operation. In many industrial applications, the overall rigidity of the housing is critical in maintaining alignment between the spiral bevel gear set, ensuring that torque transfer remains stable and accurate over long-term use.

II.5 Yapısal Faydaların Özeti

• Kompakt ve modüler yapı sistem ayak izini azaltır.
• İçi boş mil çıkışı montajı basitleştirir ve kurulum esnekliğini artırır.
• Spiral konik dişlinin devreye girmesi sessiz ve verimli güç aktarımı sağlar.
• Yüksek kaliteli sızdırmazlık ve yağlama operasyonel ömrünü uzatın.
• Optimize edilmiş tork dağıtımı ağır ve sürekli çalışmaları destekler.

Özünde, JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör mekanik verimlilik, yerden tasarruf sağlayan tasarım ve yüksek hassasiyetli performansın bir sentezini temsil eder. Yapısal bileşimi ve mühendislik tasarımı, modern otomatik sistemlerdeki güç aktarımı taleplerinin derinlemesine anlaşılmasını yansıtarak, onu çeşitli endüstriyel alanlardaki dik açılı tahrik uygulamalarının güvenilir bir temel taşı olarak konumlveırıyor.

III. Performans Özellikleri ve Teknik Parametreler

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör zorlu endüstriyel koşullar altında olağanüstü mekanik performans sunmak üzere tasarlanmıştır. Mühendisliği hassas dişli sistemini, optimize edilmiş muhafaza geometrisini ve üstün tork işleme kapasitesini birleştirir. Redüktörün her yönü, modern otomasyon ve güç iletim sistemlerinde temel faktörler olan dayanıklılık, güvenilirlik ve alan verimliliğinin dikkatli bir şekilde ele alındığını yansıtır.

III.1 Yüksek Tork İletim Verimliliği

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör Spiral konik dişlilerinin optimize edilmiş geometrisi sayesinde oldukça yüksek tork yoğunluğuna ulaşır. Geleneksel düz konik dişli kutularından farklı olarak spiral diş profili, dönüş sırasında birden fazla dişin sürekli olarak birbirine geçmesini sağlar. Bu çok noktalı bağlantı, minimum titreşimle düzgün hareket sağlarken yük taşıma kapasitesini önemli ölçüde artırır.

spiral konik dişli design also reduces impact loads and distributes stress evenly along the tooth surface. As a result, torque transmission efficiency typically ranges between %96 ve %98 Dişli oranına ve yağlama koşullarına bağlı olarak. Bu yüksek verimlilik, çalışma sırasında daha düşük enerji tüketimine ve daha az ısı üretimine katkıda bulunur; bu, uzun görev döngülerinde performans istikrarını korumak için iki kritik faktördür.

III.2 Kompakt Tasarım ve Alan Kullanımı

Ayırt edici bir avantaj JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör kompakt ve modüler dik açılı konfigürasyonudur. kombinasyonu içi boş mil and spiral konik dişli yerleşim, tahrik sisteminin eksenel uzunluğunu en aza indirerek, onu özellikle sınırlı alana sahip veya çok dişli kademeli kurulumlar için uygun hale getirir.

kompakt içi boş konik dişli şanzıman konsept, kaplinler olmadan doğrudan şaft bağlantısına izin verir; bu, yalnızca kurulumu kolaylaştırmakla kalmaz, aynı zamanda mekanik hizalamayı da geliştirir. Bu tasarım, titreşim kaynaklarını azaltır ve geleneksel sistemlerde yaygın olan yanlış hizalamadan kaynaklanan arızaları önler.

III.3 Düşük Gürültü ve Sorunsuz Çalışma

use of spiral konik dişlis Düz kesim dişliler yerine daha düzgün kavrama hareketi sağlar. Spiral tasarım, kademeli diş kavramasını sağlayarak dönüş sırasındaki şok yüklerini ve titreşimi etkili bir şekilde azaltır. Sonuç olarak, çalışma gürültüsü önemli ölçüde daha düşüktür - genellikle 65 dB'nin altında standart yük koşulları altında.

Hassas işleme ve gelişmiş rulman sistemleriyle birleştirilen JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör yüksek hızlarda bile tutarlı dönüş doğruluğunu ve gürültü kontrolünü korur. Bu sessiz ve istikrarlı çalışma, onu çevresel gürültü ve titreşimin sıkı bir şekilde düzenlendiği otomasyon, paketleme ve gıda işleme ekipmanlarında kullanıma çok uygun hale getirir.

III.4 Isıl Kararlılık ve Yağlama Performansı

Verimli ısı dağıtımı, uzun vadeli güvenilirliğe ulaşmada bir diğer kritik faktördür. Şanzıman mahfazası JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör doğal konveksiyon soğutmasını geliştirmek için pürüzsüz dış yüzeyler ve yüksek ısı iletkenliğine sahip malzemelerle tasarlanmıştır.

internal gear contact surfaces are lubricated through a continuous oil bath or grease system, ensuring that the spiral bevel gears remain fully protected under heavy load. Proper lubrication also helps maintain consistent efficiency and minimizes wear, especially during high-speed or high-torque operations.

III.5 Teknik Parametre Karşılaştırması

III.6 Mekanik Avantajların Özeti

• Yüksek tork-ağırlık oranı: Kompakt boyutlarda bile güçlü çıktı sağlar.
• Sağ açılı konfigürasyon: Esnek sistem düzenine ve alanı sınırlı montajlara kolay entegrasyona olanak tanır.
• İçi boş mil çıkışı: Mekanik bağlantıları basitleştirir ve yanlış hizalama risklerini azaltır.
• Yüksek hassasiyet ve düşük gürültü: Sürekli yük altında istikrarlı performans sağlar.
• Uzun servis ömrü: Sertleştirilmiş dişliler, hassas rulmanlar ve etkili yağlama sayesinde elde edilir.

III.7 Uygulama Odaklı Verimlilik

Bunun nedenlerinden biri JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör Modern mekanik sistemlerde yaygın olarak kullanılan özelliği, tutarlı mekanik çıktıyı korurken çeşitli yük koşullarına uyum sağlama yeteneğidir. Verimliliği, değişken torkta veya aralıklı görev döngülerinde bile sabit kalır; bu, özellikle konveyör otomasyonunda, robotik bağlantılarda ve servo tahrikli makinelerde değerli bir kalitedir.

combination of spiral eğim hassasiyeti , içi boş mil connectivity ve dik açılı iletim bu seriyi performans güvenilirliği ve kompakt tasarım entegrasyonu arayan mühendisler için temel bileşen haline getiriyor.

IV. Çalışma Mekanizması ve Güç Aktarımı

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör Enerji kaybını en aza indirirken hassas hareket kontrolü sağlamak üzere tasarlanmış, gelişmiş bir dik açılı tork dönüştürme sistemine dayalı olarak çalışır. Güç aktarım süreci, spiral konik dişlilerin, yüksek hassasiyetli yatakların ve tahrik edilen ekipmanla doğrudan mekanik bağlantıya izin veren içi boş çıkış yapısının verimli etkileşimini içerir.

IV.1 Spiral Konik Dişli İletim Prensibi

Kalbinde JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör bir takım yalanlar spiral konik dişlis dik açılı hareket aktarımı için temel mekanik elemanlar olarak görev yapar. Düz konik dişlilerin aksine, spiral konik dişliler, temas alanı boyunca kademeli olarak devreye giren kavisli ve eğik dişlere sahiptir. Bu, birden fazla diş arasında düzgün tork iletimi ve sürekli yük paylaşımı sağlayarak darbe kuvvetlerini ve mekanik gürültüyü büyük ölçüde azaltır.

Çalışma sırasında güç, daha küçük bir spiral eğime bağlı olan giriş milinden girer pinyon dişlisi . Bu pinyon daha büyük eğime geçer taç dişli içi boş çıkış miline monte edilmiştir. Bu iki dişlinin birbirine geçmesi, güç akışının yönünü 90 derece değiştirerek torkun dik olarak iletilmesine ve seçilen dişli oranına göre büyüklüğünün arttırılmasına olanak tanır.

Bu spiral konfigürasyon aynı zamanda kavisli dişlerin dönüş sırasında bir yağ filmi oluşturması ve tutarlı sürtünme kontrolü ve aşınma direnci sağlaması nedeniyle diş arayüzünde yağ tutma oranını da artırır. Sonuç, minimum titreşimle son derece düzgün bir tork aktarımıdır. JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör .

IV.2 Kuvvet Akışı ve Yük Dağılımı

Giriş miline dönme enerjisi verildiğinde, spiral konik dişli drive Torku kademeli yuvarlanma teması yoluyla iletir. Kuvvetin yönü, giriş dişlisi dişlerinden çıkış dişlisi yüzeyine kadar sarmal bir yol izleyerek radyal ve eksenel yükleri rulmanlar arasında etkili bir şekilde dağıtır.

Bu eşit yük dağılımı, özellikle yüksek tork koşullarında, lokal stres noktalarını azaltmak için gereklidir. Çoğunlukla yoğun basınç bölgelerinden muzdarip olan düz kesimli sistemlerin aksine, spiral konfigürasyon, JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör Dalgalanan veya şok yükler altında istikrarlı performansı korumak için.

use of konik makaralı rulmanlar and hassas itme destekleri Spiral hareket tarafından oluşturulan eksenel kuvvetlerin uygun şekilde emilmesini sağlayarak hem rulmanın hem de dişlinin servis ömrünü uzatır. Bu özellik, redüktörü konveyörler, kaldırma cihazları ve servo destekli konumlandırma sistemleri gibi ağır hizmet tipi ve yüksek hassasiyetli işlemler için özellikle uygun hale getirir.

IV.3 İçi Boş Şaft Yapısının İşlevi

içi boş çekirdek eğim redüktör ünitesi ara kaplin veya adaptör ihtiyacını ortadan kaldırarak belirgin bir mühendislik avantajı sunar. Bunun yerine tahrik edilen mil kamalar, kelepçeler veya sıkma diskleri ile sabitlenerek doğrudan çıkış milinin içi boş deliğine yerleştirilebilir.

Bu tasarım, tahrik eden ve tahrik edilen elemanlar arasındaki eş merkezliliği ve hizalama doğruluğunu geliştirerek ofset veya yanlış hizalamadan kaynaklanan iletim kayıplarını azaltır. Ek olarak, içi boş mil yapısı dönme eylemsizliğini en aza indirerek redüktörün tork dalgalanmalarına hızlı bir şekilde yanıt vermesine olanak tanır; bu, robotik bağlantılar veya otomatik konveyörler gibi dinamik sistemler için kritik bir özelliktir.

Diğer bir avantaj ise şaft içi uygulamaları entegre edebilme yeteneğidir. Örneğin, çift tahrikli veya geçişli bir sistemde içi boş mil, ek bir tahrik elemanının (kasnak veya ikincil dişli kutusu gibi) hat içi bağlanmasına olanak tanır ve makinenin kapladığı alanı genişletmeden mekanik esneklik sağlar.

IV.4 Mekanik Yol ve Enerji Dönüşümü

• Aşama 1: Giriş mili dönme enerjisini bir motordan veya ana taşıyıcıdan alır.
• Aşama 2: Spiral konik pinyon dişlisi daha büyük konik dişliyle birleşerek hareketi 90° açıyla yeniden yönlendirir.
• Aşama 3: Tork, dişli geometrisi tarafından belirlenen azaltma oranıyla orantılı olarak yükseltilir.
• Aşama 4: hollow output shaft transfers torque directly to the driven component, completing the power transmission process.

IV.5 Dişli Mekanizmalarının Karşılaştırmalı Analizi

IV.6 Güç İletiminin Avantajlarının Özeti

• Yüksek mekanik verimlilik — iletim yolu boyunca minimum güç kaybı.
• Pürüzsüz tork çıkışı — sürekli spiral temas, titreşim artışlarını ortadan kaldırır.
• Kompakt dik açılı konfigürasyon — Kurulum ayak izini azaltır.
• Geliştirilmiş dayanıklılık — sertleştirilmiş spiral konik dişliler ve sağlam yataklar uzun ömür sağlar.
• Esnek entegrasyon — İçi boş mil, doğrudan veya mil boyunca bağlantılara izin verir.

V. Tipik Endüstriyel Uygulamalar

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör birden fazla endüstriyel sektöre uyarlanabilirliği ile yaygın olarak tanınmaktadır. Dik açılı şanzıman tasarımı, içi boş çıkış konfigürasyonu ve yüksek tork verimliliği, onu aşağıdaki ortamlar için ideal kılar: alan optimizasyonu , sorunsuz güç dağıtımı ve uzun vadeli güvenilirlik çok önemlidir.

V.1 Otomasyon ve Konveyör Sistemleri

Otomatik üretim hatlarında, konveyör sistemleri birden fazla tahrikli ünite arasında istikrarlı hareket, yüksek verimlilik ve hassas senkronizasyon gerektirir. JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör Kompakt tasarımı ve doğrudan şafta montaj özelliği sayesinde bu koşullarda üstün performans gösterir.

• Tutarlı tork çıkışı: Değişken yük koşullarında bile düzgün malzeme aktarımı sağlar.
• Yüksek verimlilik: Sürekli üretim döngülerinde enerji tasarruflu çalışmayı sürdürür.
• Düşük gürültü ve titreşim: Hassas üretim ortamları için kritiktir.

V.2 Robotik ve Hareket Kontrolü

Modern robotik sistemler Hem dinamik ivmeyi hem de hassas konumlandırmayı gerçekleştirebilen dişli üniteleri talep edilmektedir. JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör optimize edilmiş mekanik yapısı ve azaltılmış atalet momenti sayesinde bu ihtiyaçları karşılar.

• Mafsallı robotik kollar: Minimum boşlukla eklem tork kontrolünü mümkün kılar.
• AGV (Otomatik Kılavuzlu Araçlar): Kompakt kasada dik açılı güç aktarımını kolaylaştırır.
• Alma ve yerleştirme sistemleri: Yüksek hassasiyetli, düşük titreşimli dönme hareketi sağlar.

V.3 Malzeme Taşıma ve Kaldırma Ekipmanları

Malzeme taşıma sektöründe ağır yükleri desteklemek ve kontrollü hareket sağlamak için dişli redüktörlere ihtiyaç duyulmaktadır. JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör özellikle uygundur yük asansörleri , asansörler ve vinç arabaları Tork artışının ve düzgün hareketin kritik olduğu yerlerde.

V.4 Paketleme ve Gıda İşleme Makineleri

• Sessiz çalışma: Spiral konik dişliler birbirine geçme gürültüsünü azaltır; hijyenik veya düşük gürültülü ortamlar için idealdir.
• Temiz tasarım: smooth aluminum or cast-iron housing prevents residue accumulation.
• Kompakt form faktörü: Sarma, etiketleme ve kesme makinelerine entegrasyonu mümkün kılar.

V.5 Yenilenebilir Enerji ve Çevre Ekipmanları

JKAF Serisi İçi Boş Mil Spiral Konik Dişli Redüktör ayrıca uygulanır yenilenebilir enerji dahil olmak üzere sistemler rüzgar türbini yardımcı sürücüleri , biyokütle konveyörleri ve su arıtma karıştırıcıları . Bu tür ortamlarda redüktörün, yüksek verimliliği ve aşınma direncini korurken değişen yüklere ve çevresel strese dayanması gerekir.

V.6 Uygulama Faydalarının Özeti

• Kompakt tasarımla yüksek tork: Alanı kısıtlı sistemlerde güç aktarımını sağlar.
• Düşük boşluk ve hassas hizalama: Pürüzsüz, doğru hareket kontrolü sağlar.
• Daha az gürültü ve titreşim: Otomasyon ve paketleme endüstrileri için gereklidir.
• Doğrudan kurulum: İçi boş mil çıkışı montaj karmaşıklığını en aza indirir.
• Uzatılmış servis ömrü: Spiral konik dişlinin dayanıklılığı ve optimize edilmiş ısı dağılımı sayesinde.

VI. Kurulum, Bakım ve Güvenlik Önerileri

VI.1 Kurulum Yönergeleri

• 1. Temel ve Hizalama: Dişli redüktörünü sağlam, titreşimsiz bir yüzeye monte edin...
• 2. Şaft Bağlantısı: Delik mil uygulamaları için, tahrik edilen mili içi boş deliğe yerleştirin...
• 3. Sabitleme ve Destek: Tüm cıvatalar ve montaj donanımı tork spesifikasyonlarına göre sıkılmalıdır...
• 4. Yağlama Kontrolü: Üniteyi çalıştırmadan önce dişli kutusunun doğru miktarda ve türde yağlayıcı içerdiğini doğrulayın...
• 5. Dönme Yönü: Giriş milinin doğru yönde döndüğünü doğrulayın...
• 6. İlk Test Çalıştırması: Gürültüyü, titreşimi ve sıcaklık artışını gözlemlemek için 30-60 dakika boyunca yüksüz bir test yapın...

VI.2 Yağlama ve Soğutma Gereksinimleri

• Yağ Tipi: Yüksek yük koşulları için tasarlanmış aşırı basınçlı (EP) sentetik dişli yağlarını kullanın.
• İlk Yağ Değişimi: Fabrikada doldurulan yağı ilk 500 çalışma saatinden sonra değiştirin.
• Düzenli Bakım: Yağlayıcıyı her 3.000-5.000 çalışma saatinde bir değiştirin.
• Sıcaklık Kontrolü: Optimum çalışma sıcaklığı 40°C ila 80°C arasında kalmalıdır.
• Yağ Seviyesi İzleme: Yağ seviyesinin belirlenen aralıkta kaldığından emin olmak için gözetleme camını veya seviye çubuğunu düzenli olarak kontrol edin.

VI.3 Rutin Bakım Kontrol Listesi

VI.4 Genel Sorun Giderme Kılavuzu

VI.5 Güvenlik Tavsiyeleri

• Nominal torku veya hızı aşmayın: Belirtilen sınırların ötesinde çalıştırmak mekanik arızaya veya dişlinin kırılmasına neden olabilir.
• Bakımdan önce gücü kesin: Servis yapmadan önce daima elektrik kaynaklarını izole edin ve mekanik olarak tamamen durmayı bekleyin.
• Koruyucu korumaları kullanın: Yanlışlıkla teması önlemek için tüm dönen milleri, kaplinleri ve açıkta kalan dişlileri örtün.
• Uygun topraklamayı koruyun: Elektrik tehlikelerini önlemek için düzeneğin uygun şekilde topraklandığından emin olun.
• Kirlenmeyi önleyin: Dişli muhafazasını tozdan, nemden veya aşındırıcı kimyasallardan uzak tutun.

VI.6 Uzun Vadeli Performans İpuçları

• Rulman aşınmasını veya dengesizliğini erken tespit etmek için yıllık olarak titreşim analizi yapın.
• Çalışma sıcaklığı eğilimlerini izleyin; kademeli bir artış, yağlamanın bozulduğunu gösterebilir.
• Her 10.000 çalışma saatinde bir kapsamlı bakım planlayın.
• İçi boş mil üzerindeki mekanik gerilimi azaltmak için yüksek kaliteli montaj aksesuarları kullanın.
• Korozyonu önlemek için yedek üniteleri temiz ve kuru bir ortamda, uygun yağ yalıtımıyla saklayın.

VII. Avantaj Özeti ve SSS

VII.1 Temel Avantajlar

• Yüksek tork verimliliği: Spiral konik dişliler sürekli diş kavraması sağlayarak düzgün tork aktarımı ve minimum enerji kaybına olanak tanır.
• Kompakt ve yerden tasarruf sağlayan tasarım: Dik açılı konfigürasyon ve içi boş mil çıkışı, sıkı endüstriyel montajlara entegrasyonu kolaylaştırır.
• Düşük gürültü ve titreşim: Spiral konik dişler ve hassas yataklar sessiz çalışmayı sağlar.
• Esnek kurulum: İçi boş mil, tahrikli millere veya geçişli mil uygulamalarına doğrudan bağlantıya izin verir.
• Dayanıklılık ve güvenilirlik: Sertleştirilmiş dişliler, optimize edilmiş yağlama ve sağlam muhafaza, servis ömrünü uzatır.
• Çok yönlülük: Konveyörler, robotik kollar, kaldırma sistemleri, paketleme makineleri, gıda işleme ekipmanları ve yenilenebilir enerji uygulamaları için uygundur.

VII.2 Sıkça Sorulan Sorular (SSS)

• S1: JKAF Serisi İçi Boş Milli Spiral Konik Dişli Redüktörü ile geleneksel düz konik dişli redüktör arasındaki fark nedir?
  A1: Spiral konik dişliler birden fazla diş boyunca kademeli olarak devreye girerek, düz konik dişlilere kıyasla daha yumuşak tork aktarımı, daha yüksek yük kapasitesi, daha düşük gürültü ve gelişmiş verimlilik sunar. İçi boş mil tasarımı, doğrudan mil bağlantısına izin vererek yanlış hizalama sorunlarını azaltır.
• S2: Uygulamam için doğru JKAF Serisi redüktör modelini nasıl seçmeliyim?
  Cevap2: Çıkış torkunu, dişli oranını, giriş hızını, alan kısıtlamalarını ve kurulum yönünü göz önünde bulundurun. İçi boş mil çapının ve tork kapasitesinin tahrik edilen mil gereksinimlerine uygun olduğundan emin olun.
• S3: Uzun vadeli performans sağlamak için hangi bakım uygulamaları gereklidir?
  Cevap3: Yağ seviyesini ve durumunu kontrol edin, yatakları ve contaları inceleyin, titreşimi ve gürültüyü izleyin, hizalamanın doğru olduğundan emin olun, her 3.000-5.000 saatte bir yağ değişimi yapın ve montaj cıvatalarını periyodik olarak doğrulayın.
